Использование портов USB

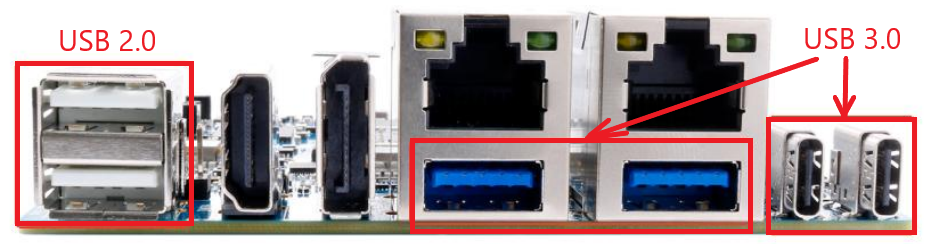

На отладочной плате установленны следующие USB порты:

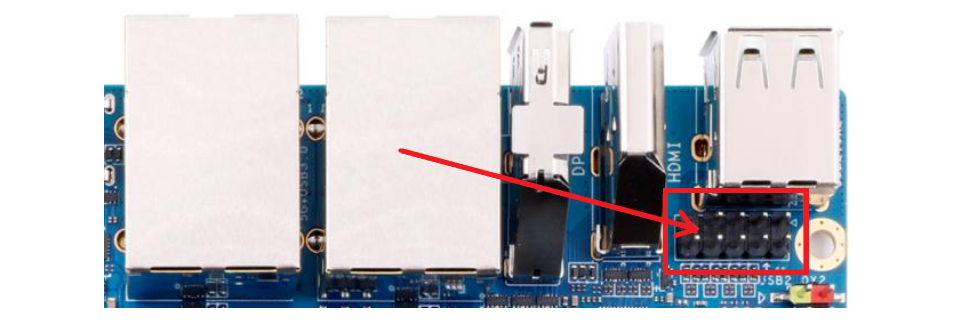

Дополнительно к уже установленным на плате портам имеется 9-контактный разъем, который можно использовать для двух портов USB 2.0. Его расположение указано ниже.

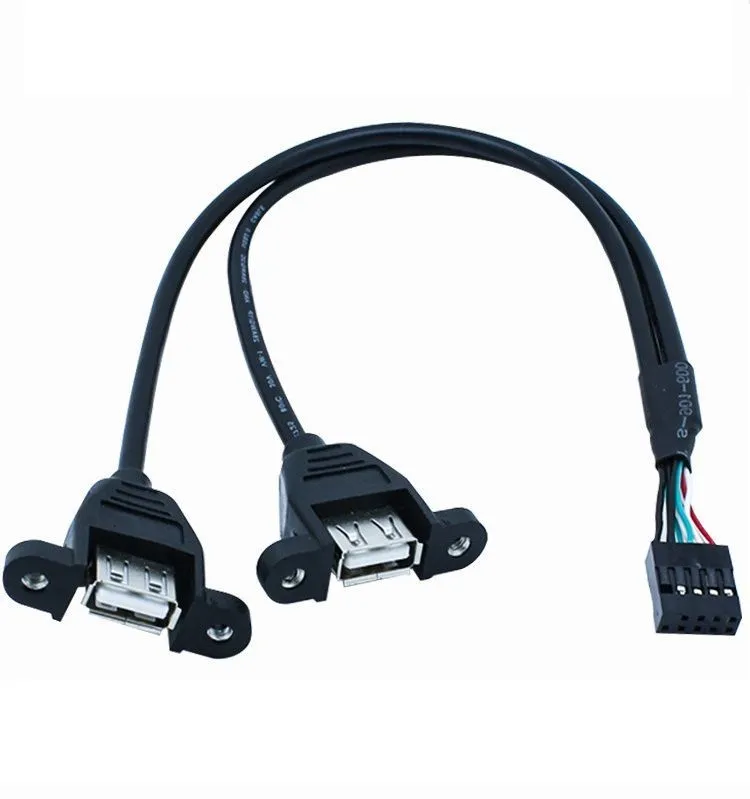

Для расширения USB портов через 9-контактный разъем необходимо использовать кабель, показанный на рисунке ниже.

Обратите внимание !!!

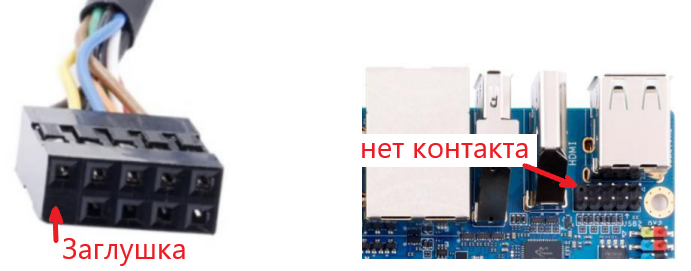

На разъеме кабеля, вместо одного контакта, стоит заглушка, а на разъеме платы отсутствует один контакт
