Использование звука

Воспроизведения звука через HDMI монитор

К плате разработки можно подключить HDMI монитор к порту HDMI, порту DP или любому из портов Type-C.

Чтобы посмотреть все доступные в данный момент аудиоустройства используйте команду aplay -l

sudo aplay -l

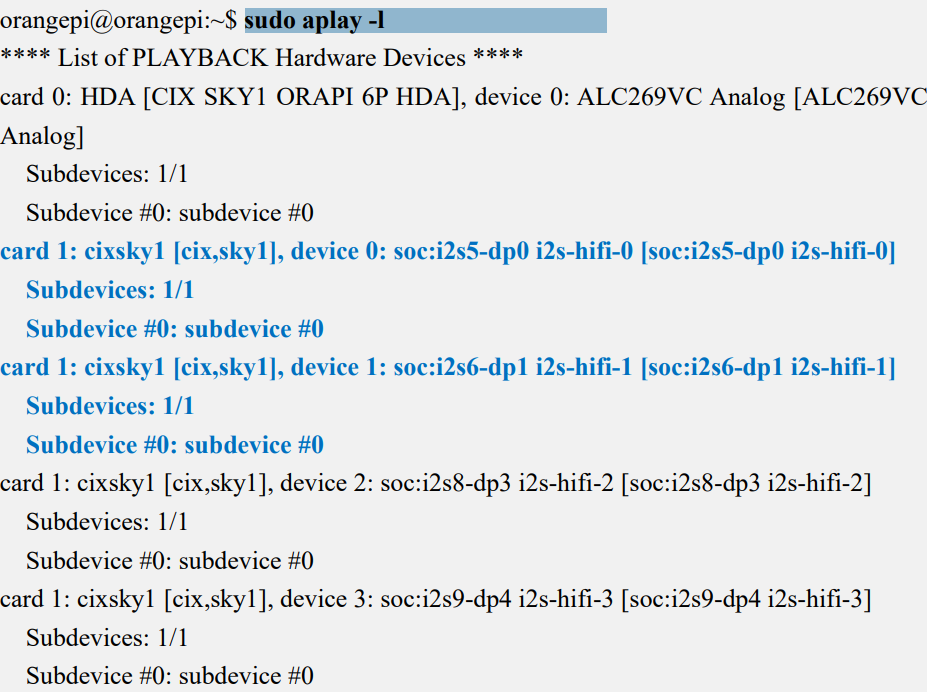

Результат выполнения данной команды в Linux 6.6 будет следующий:

Названия устройств приведены в таблице:

Порт	Linux 6.1	Linux 6.6
Type-C1	dptx0_audio	i2s5-dp0
Type-C2	dptx1_audio	i2s6-dp1
DP	dptx3_audio	i2s8-dp3
HDMI	dptx4_audio	i2s9-dp4

Для воспроизведения файла через нужный интерфейс используется команда sudo aplay -D hw:0,1, где в параметре hw нужно указать номер card и device из списка устройств через запятую. Например, для вывода звука через Type-C1 команда будет следующая:

sudo aplay -D hw:1,0 /usr/share/sounds/alsa/audio.wav

Воспроизведение звука через интерфейс наушников или встроенный интерфейс динамиков

• Если предпологается использовать динамики, то выполните следующие два пункта для их подключения:

  1. Подготовьте два динамика, аналогичные показанным ниже. Гнездо динамика на плате разработки имеет 2-контактный разъем с шагом 1,0 мм.

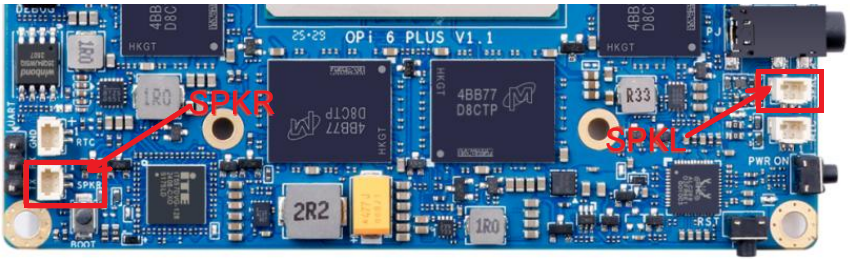

  2. Подключите динамики к двум портам на макетной плате, которые показаны на изображении ниже:

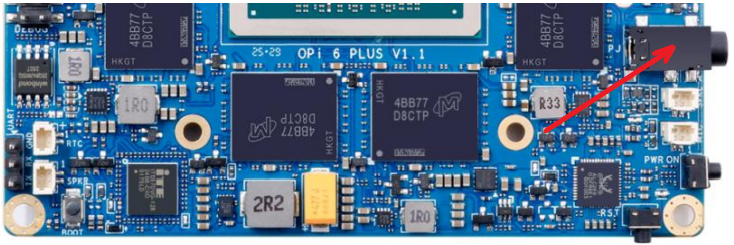

• Если хотите использовать наушники, то подключите их в разъем, изображенный ниже:



1. Перед выводом звука необходимо настроить следующие параметры воспроизведения

• Linux 6.1

sudo amixer cset iface=MIXER,name='ClassD AMP Mute' 1

sudo amixer cset iface=MIXER,name='HP Out Mute' 0

sudo amixer cset iface=MIXER,name='Headset Switch' 1

• Linux 6.6

sudo amixer -c 0 cset iface=MIXER,name='Auto-Mute Mode' 0

sudo amixer -c 0 cset iface=MIXER,name='Master Playback Switch' on

sudo amixer -c 0 cset iface=MIXER,name='Master Playback Volume' 100

sudo amixer -c 0 cset iface=MIXER,name='Headphone Playback Switch' on,on

sudo amixer -c 0 cset iface=MIXER,name='Headphone Playback Volume' 100,100

sudo amixer -c 0 cset iface=MIXER,name='Speaker Playback Switch' off,off

2. Команда для установки громкости показана ниже. Диапазон параметров громкости: от 0 до 100. Следующая команда установит громкость на 50%.

• Linux 6.1

sudo amixer set Master 50

• Linux 6.6

sudo amixer -c 0 cset iface=MIXER,name='Master Playback Volume' 50

3. Команда для воспроизведения звука через разъем для наушников:

sudo aplay -D hw:0,0 /usr/share/sounds/alsa/audio.wav

Запись звука через интерфейс наушников

1. Подключите гарнитуру с микрофоном в разъем для наушников.

2. Установите аудиоканал для записи.

   • Linux 6.1

   sudo amixer cset iface=MIXER,name='Headphone Mic Switch' 1

   sudo amixer set 'HP Mic' 2

   • Linux 6.6

   sudo amixer -c 0 cset iface=MIXER,name='Capture Switch' on,on

   sudo amixer -c 0 cset iface=MIXER,name='Capture Volume' 39,39

   sudo amixer -c 0 cset iface=MIXER,name='Mic Boost Volume' 3,3

   sudo amixer -c 0 cset iface=MIXER,name='Internal Mic Boost Volume' 0,0

3. Команда для записи через порт наушников следующая:

sudo arecord -Dhw:0,0 -c 2 -r 48000 -d 5 -f S16_LE arecord.wav

4. После завершения записи будет создан файл в текущей директории с именем arecord.wav.

ls arecord.wav

Запись звука через интерфейс микрофона

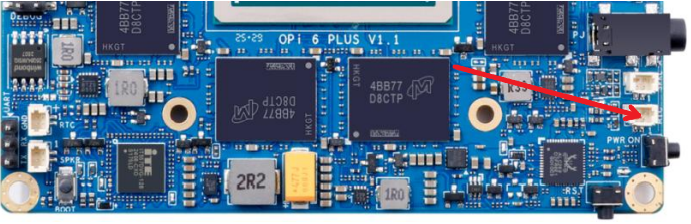

1. Для подключения микрофона используйте 2-контактный разъем с шагом 1,0 мм, показанный на рисунке ниже:

2. Установите аудиоканал для записи:

   • Linux 6.1

   sudo amixer cset iface=MIXER,name='Mic2 Switch' 1

   sudo amixer set Mic2 3

   • Linux 6.6

   sudo amixer -c 0 cset iface=MIXER,name='Capture Switch' on,on

   sudo amixer -c 0 cset iface=MIXER,name='Capture Volume' 39,39

   sudo amixer -c 0 cset iface=MIXER,name='Internal Mic Boost Volume' 3,3

   sudo amixer -c 0 cset iface=MIXER,name='Mic Boost Volume' 0,0

3. Для записи через микрофон используйте следующую команду:

sudo arecord -Dhw:0,0 -c 2 -r 48000 -d 5 -f S16_LE arecord.wav

4. По окончанию записи будет создан файл arecord.wav в текущей директории
