Использование RTC

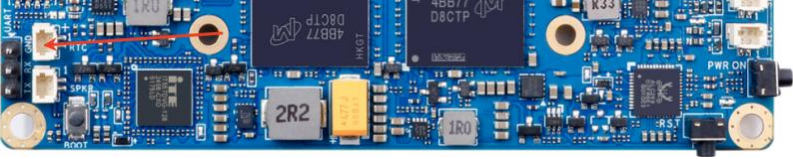

На отладочной плате предусмотрен разъём для подключения батареи RTC, его расположение показано ниже:

Разъём для подключения батареи RTC

Необходимая вам батарея для RTC показана ниже. Разъём: 2-контактный, шаг контактов 1,0 мм.

Батарея RTC

После подключения батареи RTC к плате разработки проверьте правильность работы RTC:

  • Загрузите систему и запишите текущее время системы;

  • Затем используйте команду poweroff для нормального выключения системы;

  • Затем отключите блок питания, убедитесь, что плата разработки не подключена к сетевому кабелю и беспроводной сетевой карте, и подождите несколько минут;

  • Затем перезапустите систему. Если вы видите, что время продвинулось на несколько минут после входа в систему, это означает, что модуль RTC и батарея работают правильно.

Команда для просмотра информации RTC в системах Linux:

cat /proc/driver/rtc
