Использование аккумулятора с платой разработки

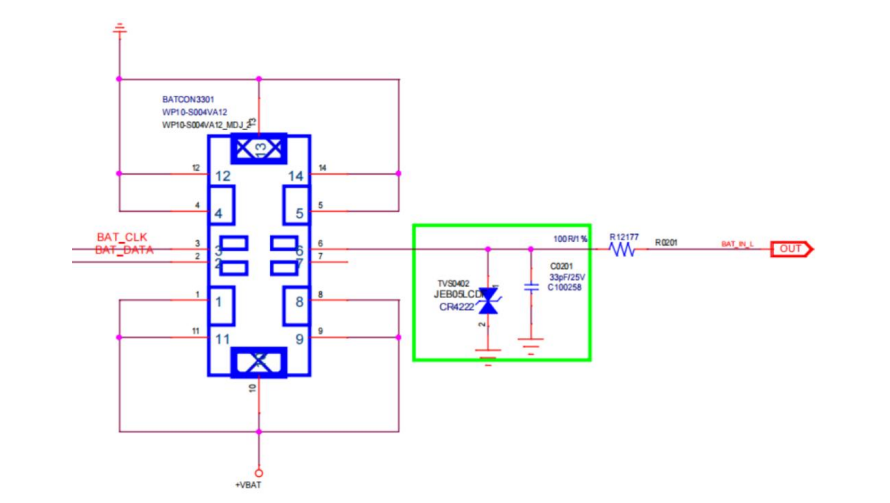

Принципиальная схема побключения аккумулятора к макетной плате представлена ниже:
Разъем для подключения изображен на следующем рисунке. Контакт, на котором расположена белая точка, соответствует контакту 1 на схеме.

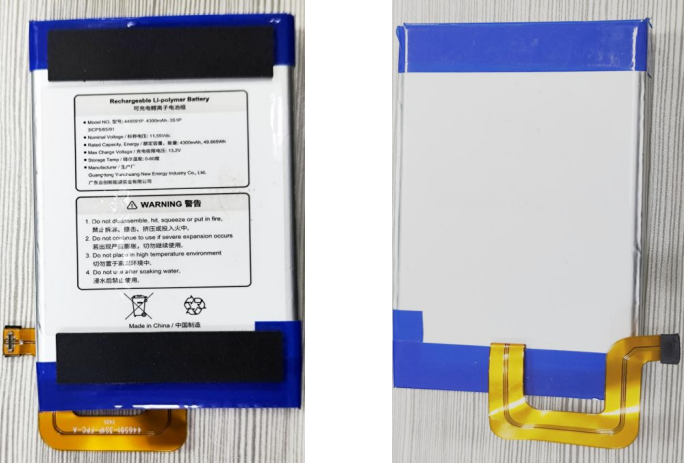

В настоящее время протестированы следующие аккумуляторы:

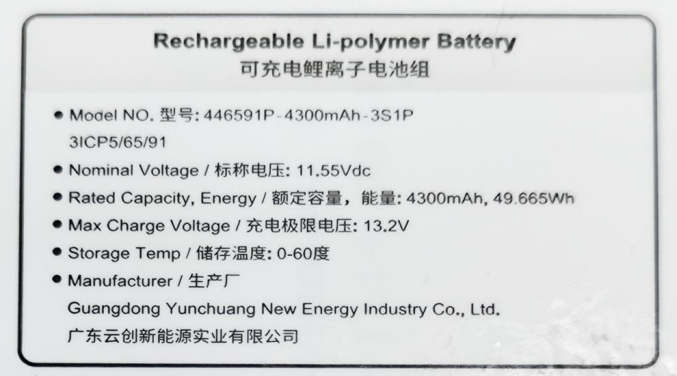

Детальная информация аккумулятора

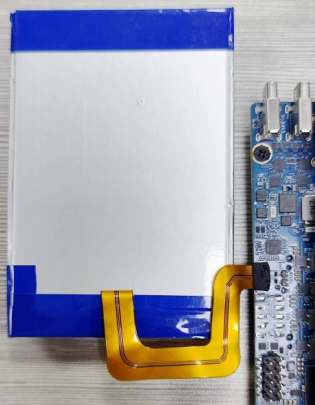

Способ подключения аккумулятора к макетной плате следующий.
Если разъем аккумулятора подключить в неправильном направлении, то это приведет к выходу из строя контроллера аккумулятора и котроллера заряда на макетной плате. Поэтому обязательно определите правильное направление перед подключением аккумулятора.

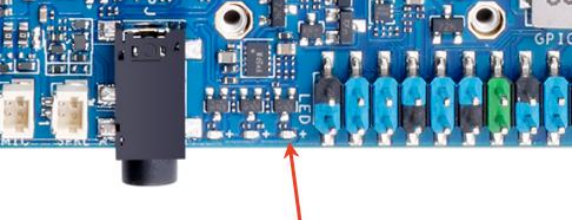

Красный светодиод горит когда плата работает от подключенного аккумулятора. Если же плата разработки подключена к источнику питания и аккумулятор заряжается, то красный светодиод мигает.
Проверить оставшуюся емкость аккумулятора можно в правом верхнем углу рабочего стола.
Команда для проверки емкости аккумулятора выглядит следующим образом:
sudo cat /sys/class/power_supply/BAT0/capacity
