Подготовка необходимых аксессуаров

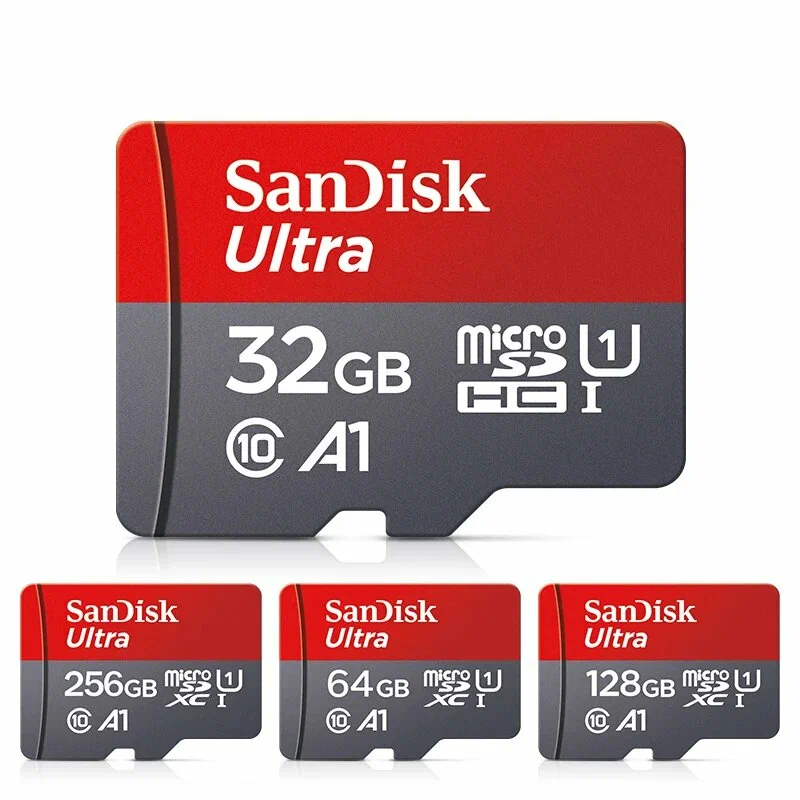

TF карта
Высокоскоростная флэш-карта 10 класса или выше с минимальной емкостью 32 ГБ (рекомендуется 64 ГБ или выше)

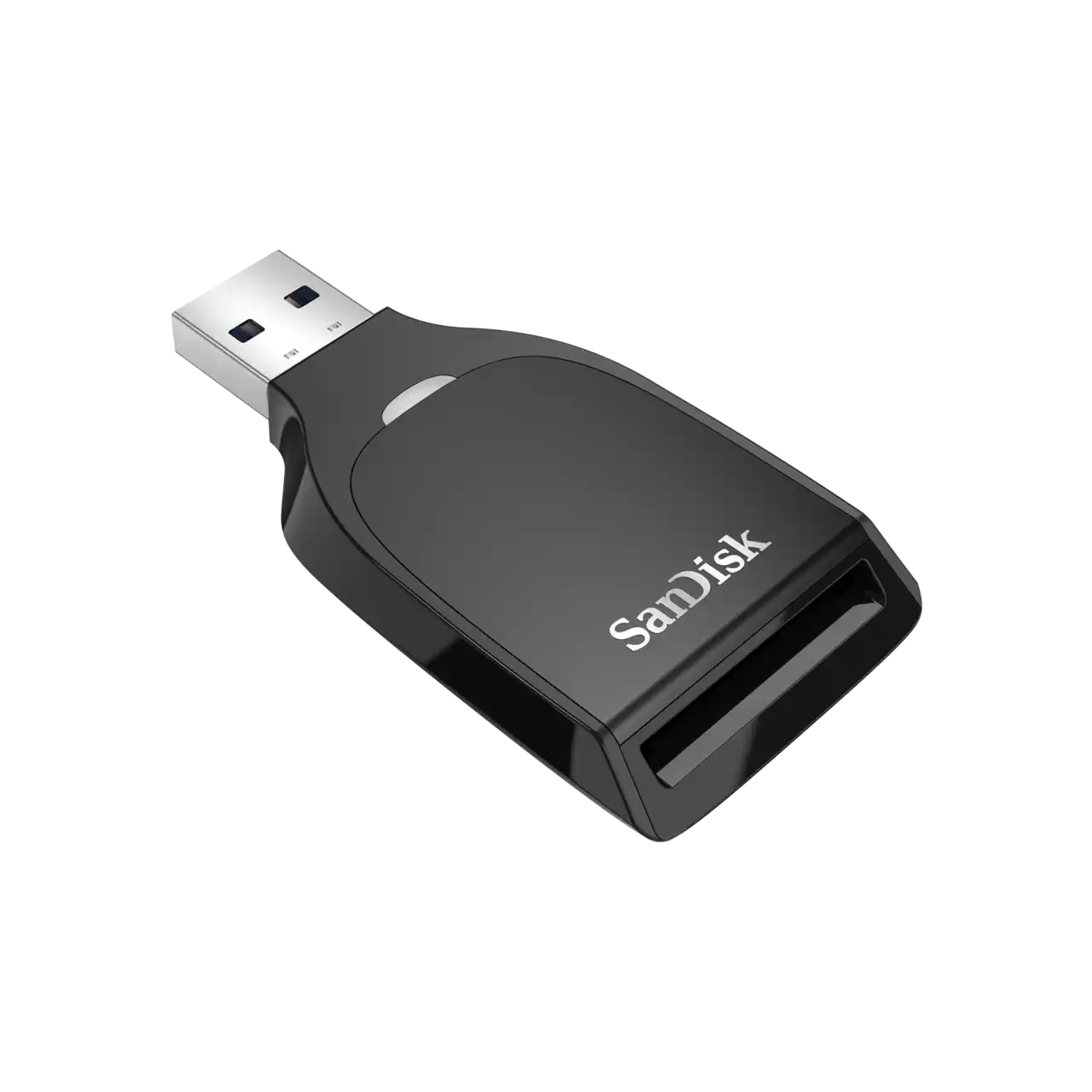

Картридер
Для записи образов на карту памяти потребуется картридер
Монитор с HDMI портом

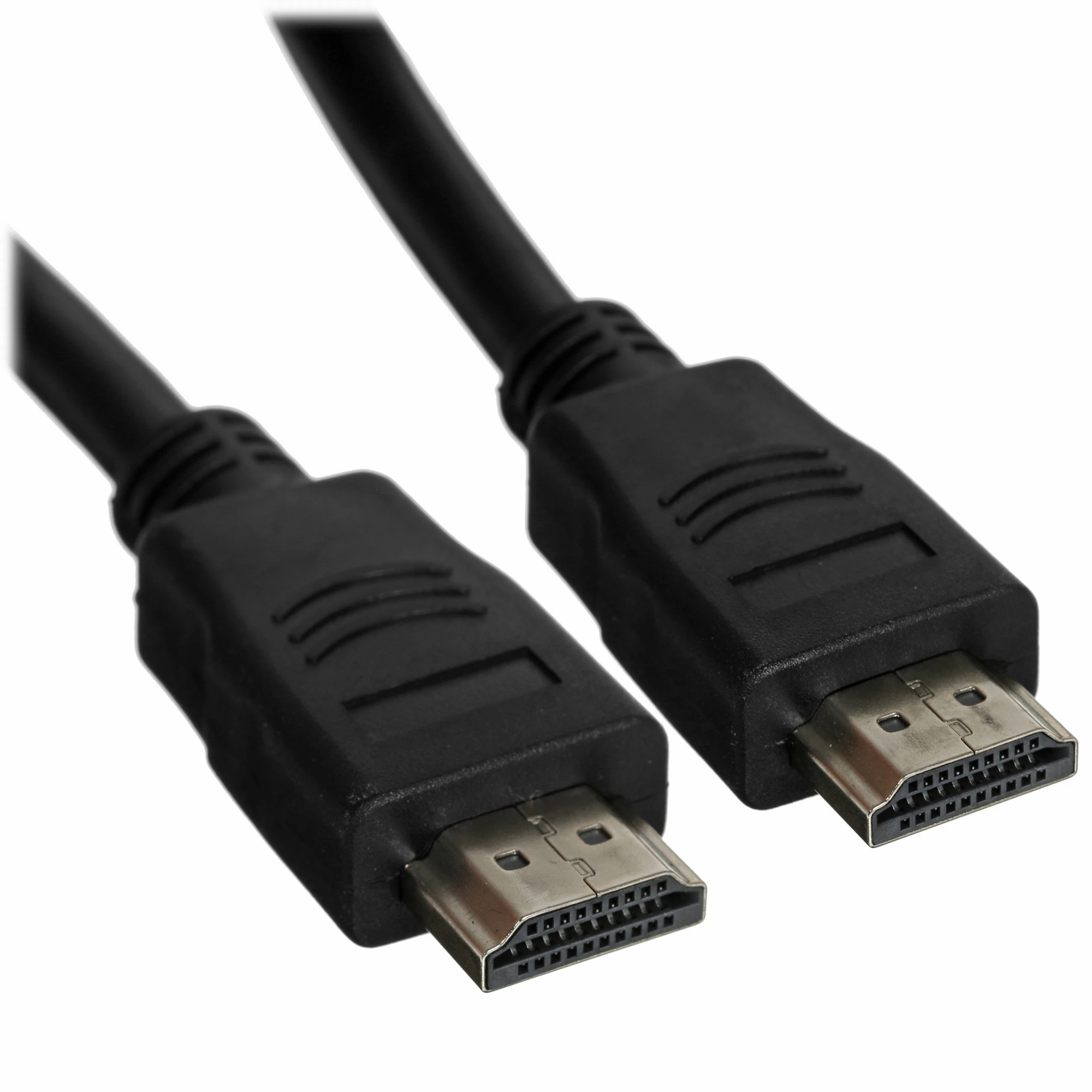

Кабель HDMI-HDMI для подключения платы Orange Pi к монитору

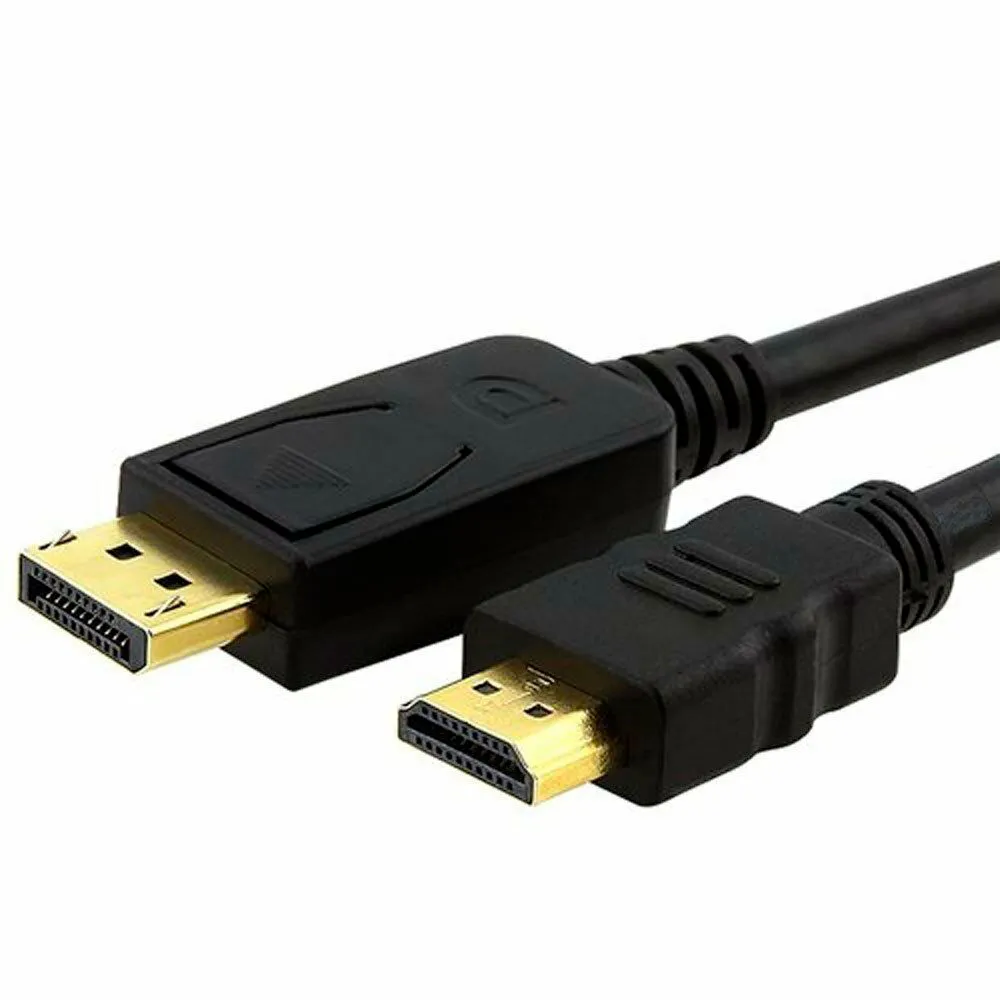

Кабель DP-HDMI для подключения HDMI монитора к порту DP на плате разработки

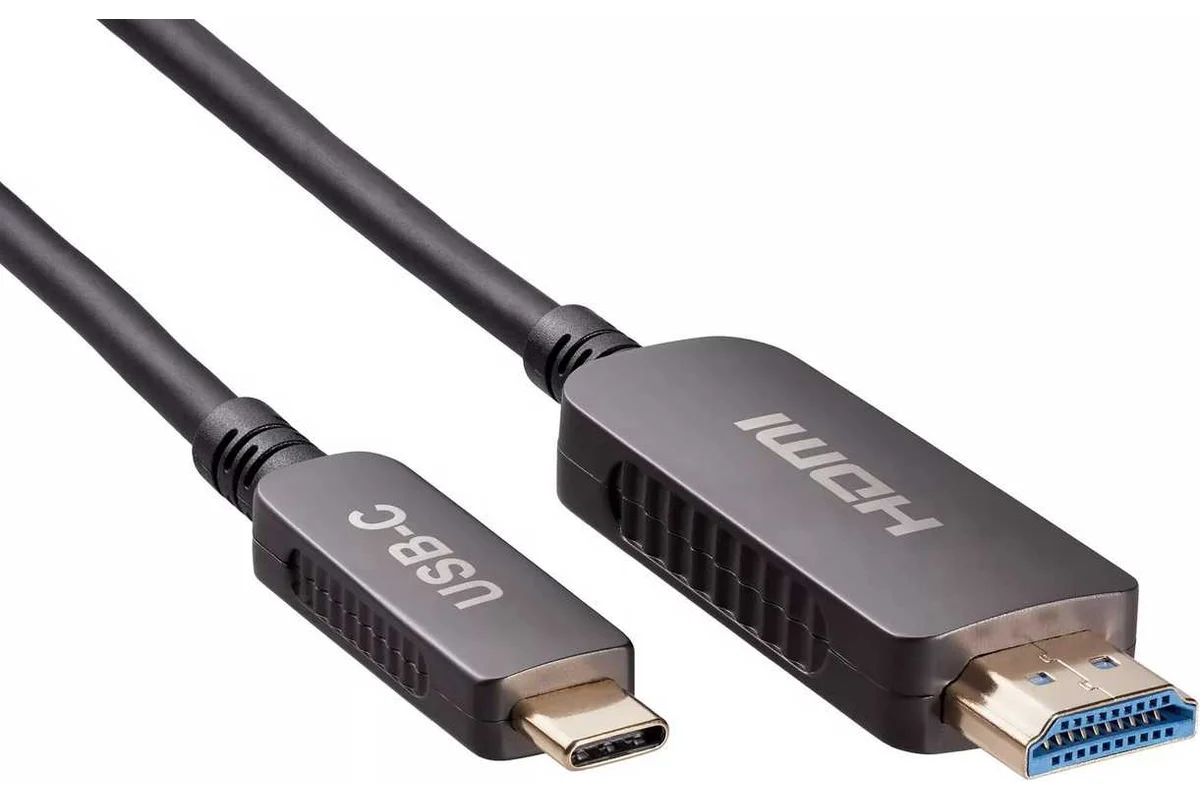

Кабель Type-C-HDMI для подключения HDMI монитора к порту USB Type-C на плате Orange Pi 6 plus

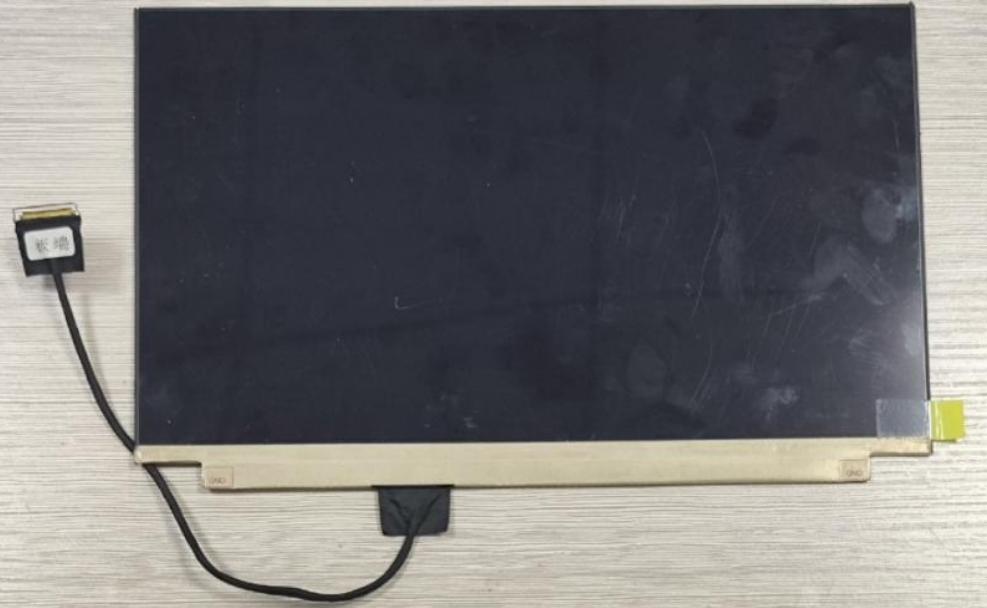

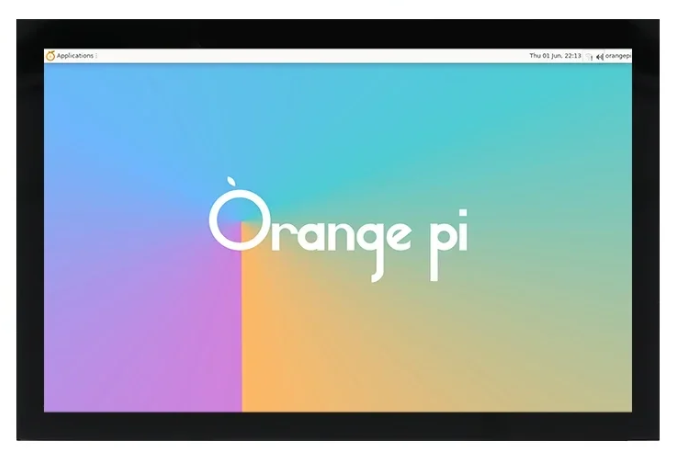

Дисплей с интерфейсом eDP для подключения к плате разработки
Для подключения используется 40 контактный разъём eDP на плате
9-контактный кабель для расширения двух хост-интерфейсов USB2.0

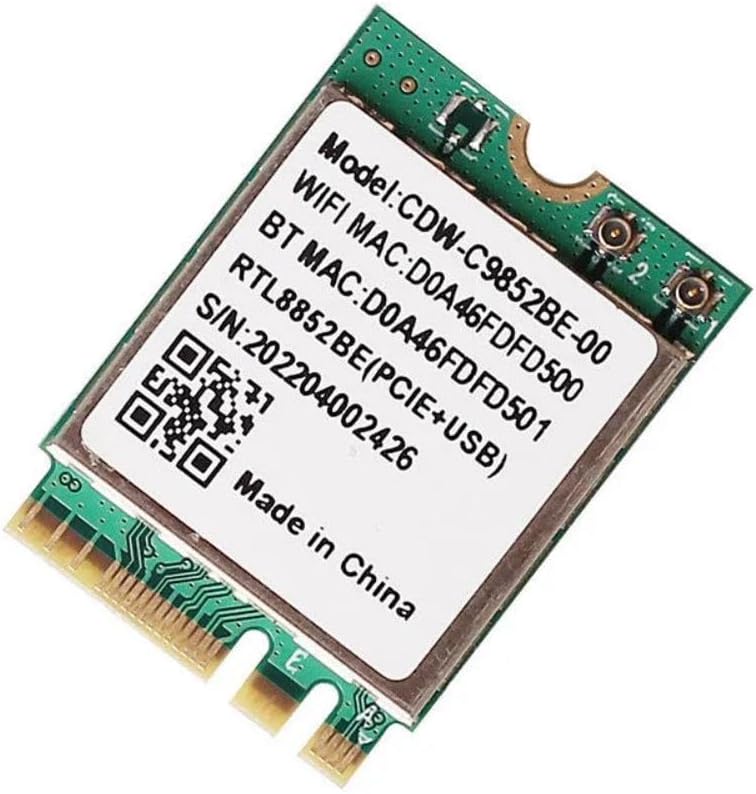

PCIe адаптер Wi-Fi и Bluetooth на модуле RTL8852BE

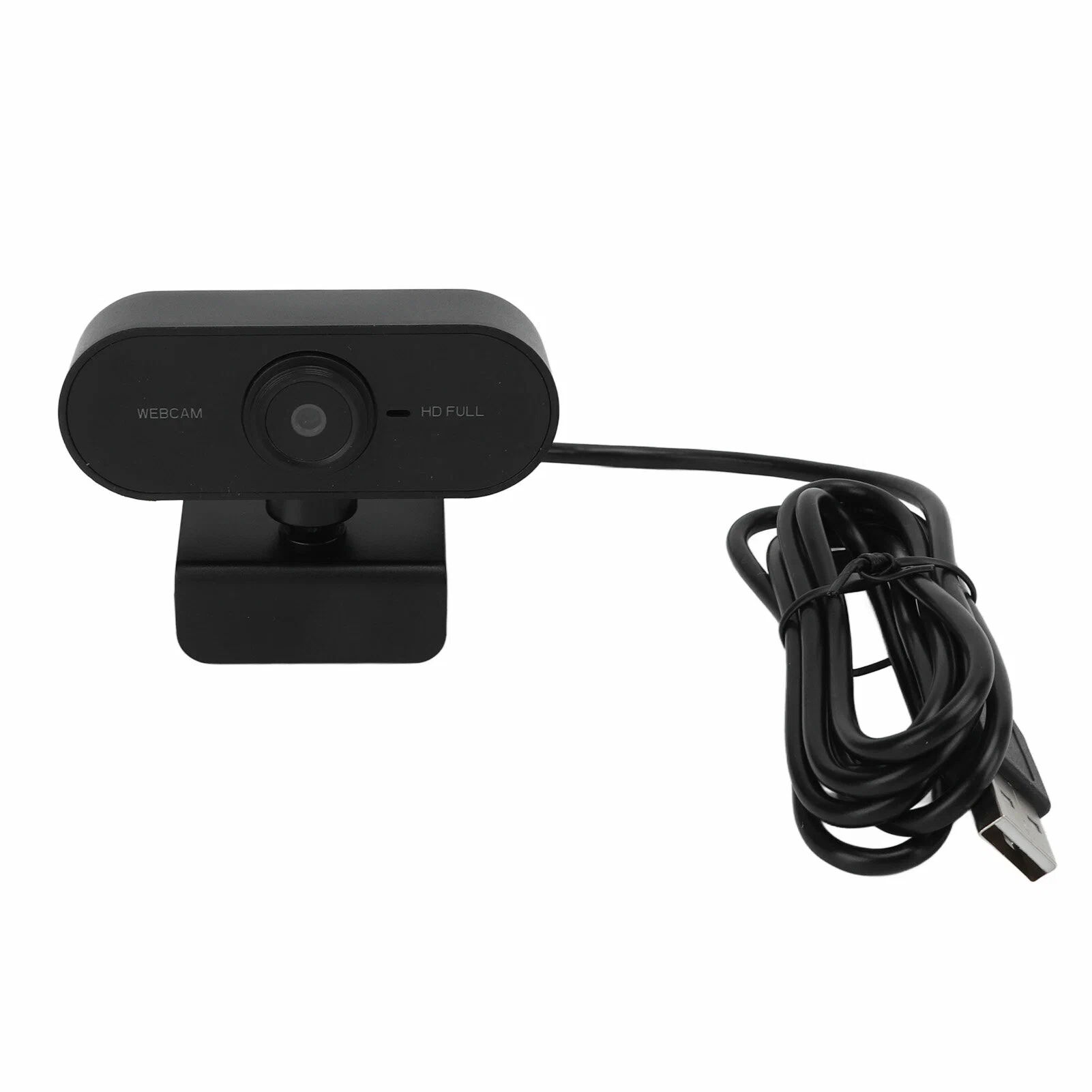

USB камера

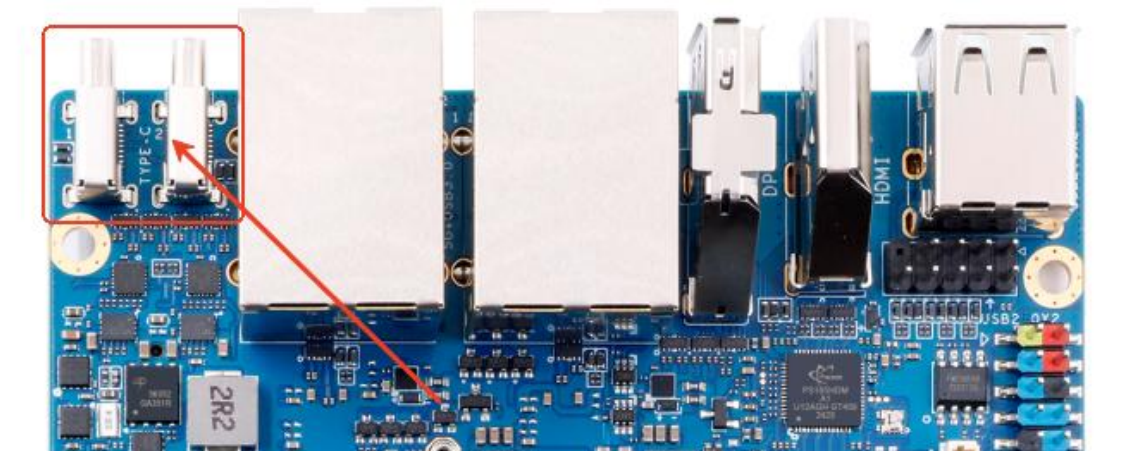

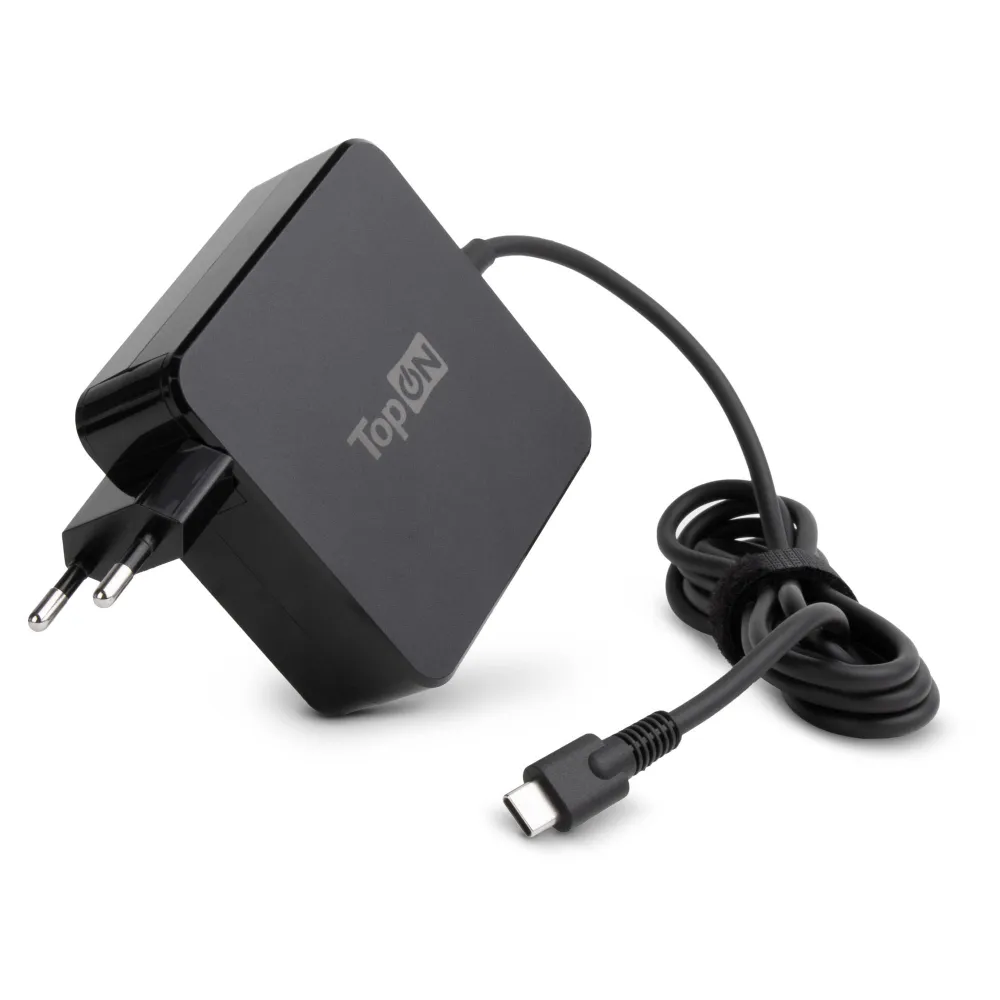

Адаптер питания 20В 100Ват с технологией Power Delivery и разъёмом type-C
Для подключения блока питания можно исползовать любой из портов USB Type-C

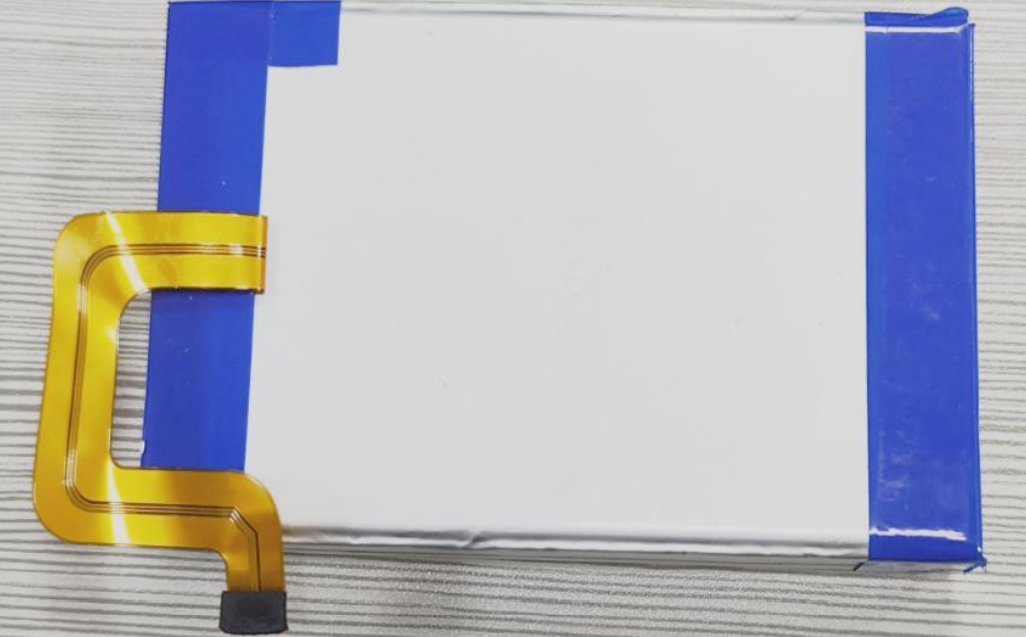

Батарея для автономного питания платы разработки
Клавиатура и мышь USB
Для управления платой разработки Orange Pi 6 plus могут использоваться обычные клавиатура и мышь со стандвртным интерфейсом USB
Вентилятор для охлаждения

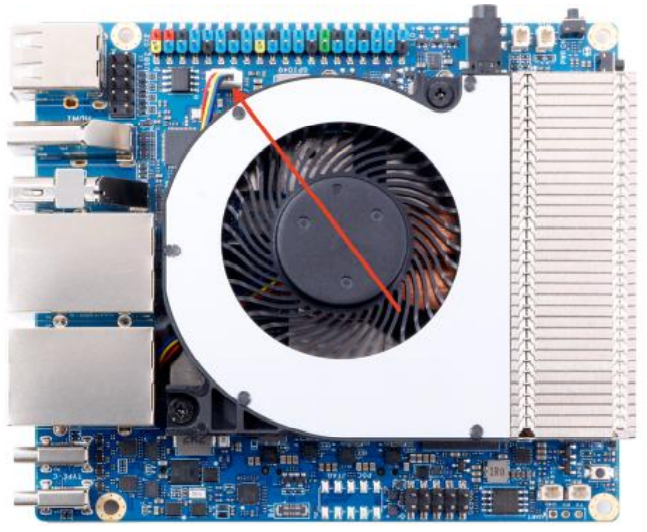

Вентилятор охлаждения подключается к 4-х контактному разъему (расстояние между контактами 1,0 мм) как показано на рисунке ниже. Напряжение питания вентилятора 5В.
Включать и выключать вентилятор, а также менять скорость вращения можно при помоши ШИМ.

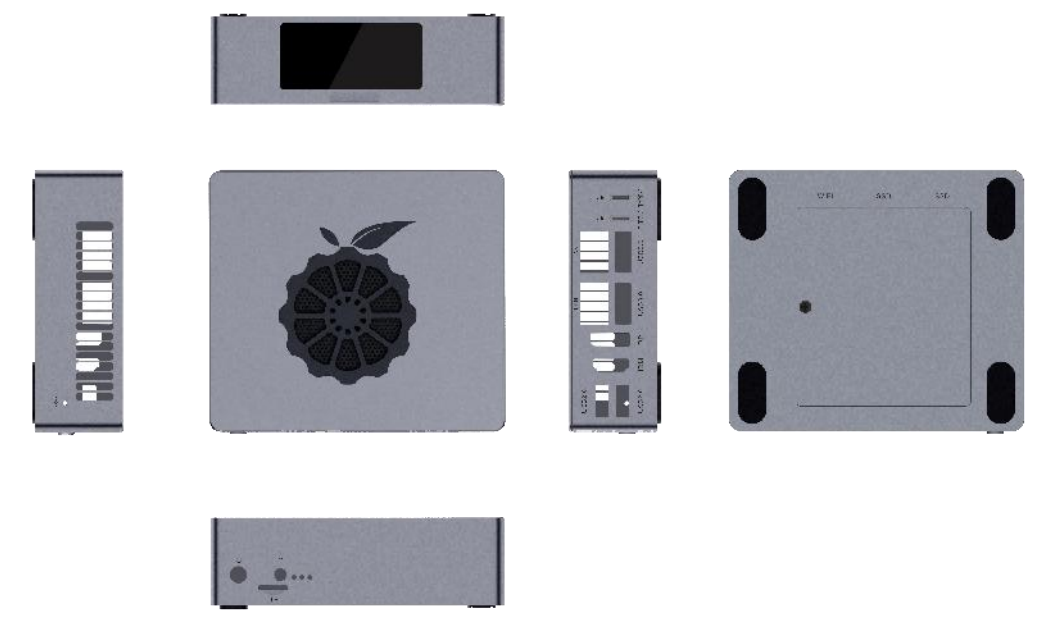

Металический корпус

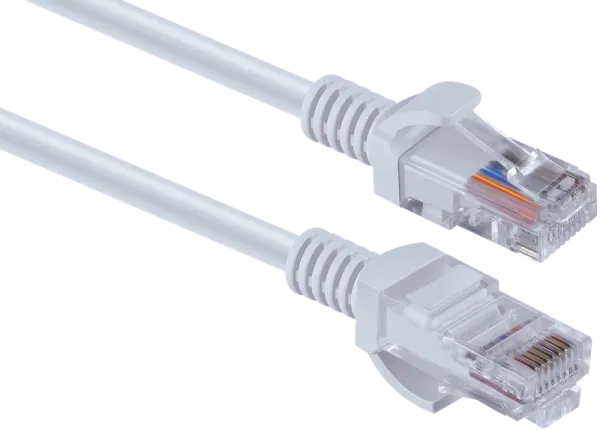

Кабель Ethernet

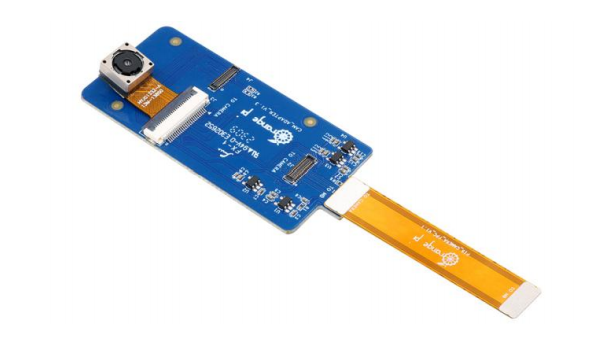

Камера Orange Pi 13MP (OV13850, MIPI)

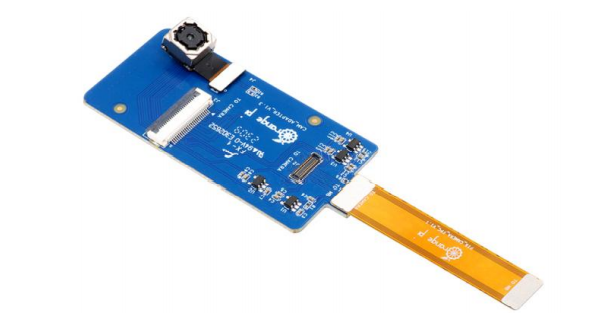

Камера Orange Pi 13MP (OV13855, MIPI)

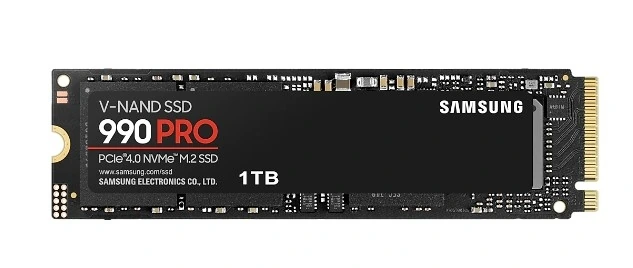

Диск PCIe NVMe SSD с M.2 M-KEY 2280
Плата разработки поддерживает интерфейс PCIe4.0x4

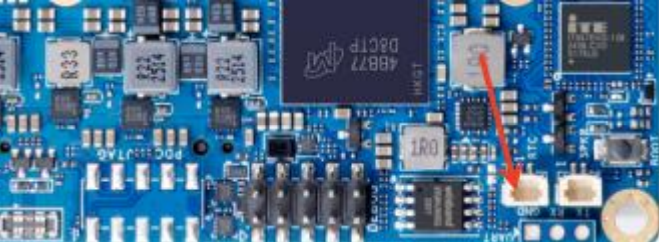

Батарея RTC
2-х контактный разъём для подключения имеет шаг 1,0 мм
Батарея подключается к разъёму, указанному на фото
Модуль USB to TTL
Для использования функции отладки через последовательный порт требуется модуль USB-TTL 3,3 В. Для подключения макетной платы к компьютеру требуется кабель DuPont.
